ZY-RS熱式氣體質量流量計
產品特點：
熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
產品應用：壓縮空氣測量； 氧氣、氮?dú)狻錃?、氯氣及多組分氣體測量； 天然氣、液化氣、火炬氣等氣體流量測量； 電廠高爐的一次風、二次風流量測量； 礦井下通風或排風系統流量測量、瓦斯抽放監控和計量；高爐煤氣測量、煙道氣測量； 沼氣、水處理中的曝氣和氯氣測量；汽車尾氣測量。
.jpg)
一.產品概述
ZY-RS系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。
熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。
一、產品的技術優勢：
1、專有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。
二、產品特點：
1、采用穩定性高的鉑RTD傳感器
2、采用享有專有技術”平衡結構封裝”,介質溫度自補償
3、專有算法,可實現高線性、高重復性、高精度
4、量程比寬1000:1,可據用戶要求可拓展
5、可實現大管徑小流量測量，zui小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、專有高溫算法，介質溫度可達+510℃，
10、采用高濕算法，實現高精度測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便
三、應用場合：
1、公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收； 燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
四、性能指標：
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定。
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（20MPa）

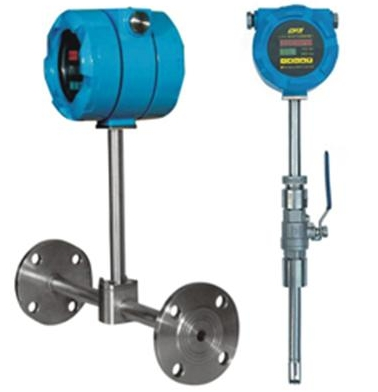

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65 五、傳感器參數：
管段傳感器數據表 （螺紋連接）
|
內徑 |
重量 |
安裝長度 |
連接螺紋 |
額定壓力 |
|
|
帶連接件 |
不帶連接件 |
||||
|
20 |
4.5 |
280 |
R3/4″ |
G1″ |
1.6MPa |
|
25 |
4.7 |
280 |
R1″ |
G11/4″ |
|
|
40 |
5.0 |
280 |
R11/2″ |
G2″ |
|
注：DN<20mm時，傳感器尺寸請咨詢
管段傳感器尺寸表(法蘭連接)
|
內徑 |
重量 |
安裝長度 |
法蘭尺寸 |
額定壓力 |
||
|
D |
D0 |
N×A |
||||
|
20 |
6.2 |
280 |
105 |
75 |
4×14 |
1.0 |
|
25 |
6.6 |
280 |
115 |
85 |
4×14 |
|
|
32 |
7.2 |
280 |
140 |
100 |
4×18 |
|
|
40 |
8.2 |
280 |
150 |
110 |
4×18 |
|
|
50 |
9.6 |
280 |
165 |
125 |
4×18 |
|
|
65 |
10.8 |
280 |
185 |
145 |
4×18 |
|
|
80 |
13.1 |
280 |
200 |
160 |
8×18 |
|
|
100 |
16.5 |
280 |
220 |
180 |
8×18 |
|
|
125 |
19.6 |
290 |
250 |
210 |
8×18 |
|
|
150 |
29.8 |
310 |
285 |
240 |
8×22 |
|
|
200 |
40 |
340 |
340 |
295 |
8×22 |
|
|
250 |
56 |
370 |
395 |
350 |
12×22 |
|
|
300 |
66 |
410 |
455 |
400 |
12×22 |
|
|
350 |
70 |
440 |
505 |
460 |
16×22 |
|
|
400 |
75 |
480 |
565 |
515 |
16×26 |
|
|
450 |
90 |
510 |
615 |
565 |
20×26 |
|
|
500 |
105 |
550 |
670 |
620 |
20×26 |
|
|
600 |
162 |
620 |
780 |
725 |
20×30 |
|
|
700 |
180 |
690 |
860 |
810 |
24×26 |
0.6 |
|
800 |
240 |
750 |
975 |
920 |
24×30 |
|
|
1000 |
390 |
890 |
1175 |
1120 |
28×30 |
|
|
1200 |
650 |
1030 |
1405 |
1340 |
32×33 |
|
|
1400 |
850 |
1160 |
1630 |
1560 |
36×36 |
|
|
1600 |
1150 |
1290 |
1830 |
1760 |
40×36 |
|
|
1800 |
1500 |
1430 |
2045 |
1970 |
44×39 |
|
|
2000 |
1890 |
1560 |
2265 |
2180 |
48×42 |
|
注： 表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢
五、產品選型：| ZY-RS |
熱式氣體質量流量計 |
|||||||
|
公程通徑 |
-XX |
100表示DN100 |
||||||
|
安裝形式 |
G |
管道式 |
||||||
|
C |
插入式 |
1 |
螺紋連接 |
|||||
|
2 |
法蘭連接 |
|||||||
|
公稱壓力 |
A |
0~0.6MPA |
||||||
|
B |
0~1.0MPA |
|||||||
|
C |
0~1.6MPA |
|||||||
|
D |
0~2.5MPA |
|||||||
|
E |
0~4.0MPA |
|||||||
|
F |
0~6.4MPA |
|||||||
|
G |
0~10MPA |
|||||||
|
H |
0~16MPA |
|||||||
|
工藝條件 |
0 |
普通 |
||||||
|
1 |
防腐 |
|||||||
|
2 |
防爆 |
|||||||
|
3 |
高溫 |
|||||||
|
輸入信號 |
A |
無輸出 |
||||||
|
B |
4~20MA |
|||||||
|
C |
RS485 MODBUS |
|||||||
|
供電電源 |
1 |
220V AC |
||||||
|
2 |
24V DC |
|||||||
