ZY-CSB-1000外夾式超聲波流量計
產品特點：
外夾式超聲波流量計系列測量滿管的液體流量計，可選擇隔爆兼本質安全型，隔爆等級Exd[ib]ⅡBT6，并可選擇本質安全型遙控器，防爆等級ExibⅡBT6
產品應用：
可測量的介質:飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、柴油、燃油化工液體其他均質流體。
.jpg)
一.產品概述

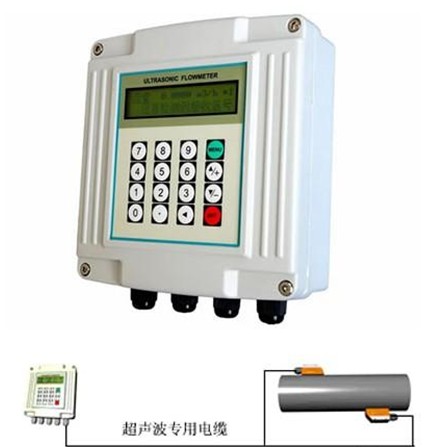

ZY-CSB-1000外夾式超聲波流量計應用于各種液體體積流量的在線計量，主機與傳感器分別安裝：傳感器安裝在管道上，主機安裝于室內或儀表箱內，主機與傳感器之間用超聲波專用電纜連接，是目前應用zui廣泛的超聲波流量計。
二.產品特點
測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量
可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性高
抗干擾能力強 采用雙平衡信號差分發射、接受電路，有效抵御變頻器、電視塔、高壓線等強干擾源
強大的記憶功能 自動記憶前512日、前128月、前10年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出
熱量測量 配接溫度傳感器，可實現熱量測量
類 別 性能、參數
主 機
原 理
超聲波時差原理，4 字節IEEE754 浮點運算
精 度
流量：優于±1%
顯 示
可連接2×10 背光型漢字或者2×20 字符型液晶顯示器，支持中、英、意三種語言
信號輸出
1路4~20mA電流輸出，阻抗0-1K，精度0.1%
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms）
1路繼電器輸出
信號輸入
3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
可連接三線制PT100鉑電阻，實現熱量測量，
數據接口
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議
專用電纜
定制雙絞線，一般情況下限于50米；選用RS485通訊，傳輸距離可達千米以上
管道情況
管 材
鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
管 內 徑
15-6000mm
直 管 段
傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口處30D（D 是指管徑）
測量介質
種 類
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
溫 度
標準探頭：-30～90℃，高溫探頭：-30～160℃
濁 度
10000 ppm 且氣泡含量小
流 速
0～±10 m/s
工作環境
溫 度
主機：-20～60℃，流量傳感器：-30℃～160℃
濕 度
主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后）
電 源
DC8~36V或AC85~264V
功 耗
1.5W
三.產品流量測量圖
壁掛插入
壁掛管段
壁掛外夾
四.產品可選擇主機
為了適應不同的安裝場合，分體式超聲波流量計提供了3種主機可進行選擇：
壁掛式
盤 裝 式
防爆式
場 所： 用于室內或儀表箱內掛壁 可選配SD卡
場 所： 用于儀表盤安裝 開孔尺寸：152×76mm
場 所： 用于防爆場合
防爆等級：DIIBT4
五.產品可選配流量傳感器
夾裝式傳感器
帶有強力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外壁即可
傳感器上蓋標注了超聲波信號的發射向
詳情請點擊 》》》
插入式傳感器
安裝無需斷流，無壓力損失
接收信號良好，長期運行穩定、可靠
詳情請點擊 》》》
管段式傳感器
安裝需斷管、斷流，無壓力損失
精度高，接收信號良好，長期運行穩定可靠
詳情請點擊 》》》
