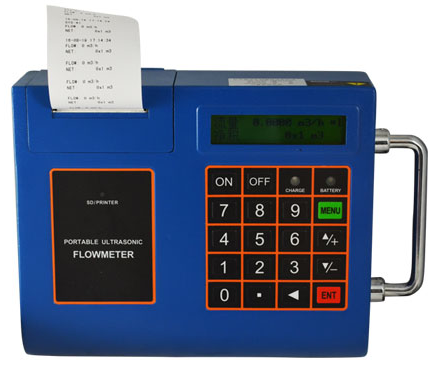

ZY-CSB-3000便攜式超聲波流量計
產品特點：
便攜式超聲波流量計探頭隨儀表成對提供，實流標定后出廠。所有標定數據、零偏及探頭參數全部儲存在探頭內存里，與主機連接后，探頭將數據發送給主機，主機會自動識別并優化工作。
產品應用：
便攜式超聲波流量計在石油化工行業、核電行業、導熱油領域有著獨特的應用，并且采用了能量計算功能，可以在測量流量的同時，引入溫度信號，從而獲取能量參數。

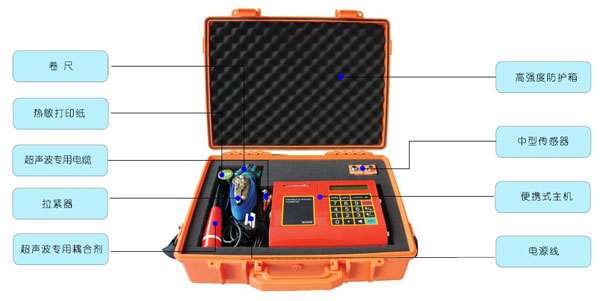

.jpg)
ZY-CSB-3000 便攜式超聲波流量計實現了流量的非接觸式測量。只需要將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。
配接夾裝式溫度傳感器還可以方便地測量溫度、熱量。
廣泛應用于自來水、供暖、水利、冶金、化工、機械，能源等行業，可以用做監測、流量比對、臨時檢測、流量巡查，水平衡調試，熱網平衡調試，節能監測，是流量、熱量檢測可選的工具儀表。
二.產品特點:
高精度測量 測量精度優于±1% 測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量 內置打印機 既可實現即時屏幕打印，還可以定時打印提前設定的多達20預想的測量結果 數據存儲 可將提前設定的多達20余項的測量結果存儲至SD卡內，便于數據的分析與統計 RS485 通訊接口 可將設置的參數和測量結果上傳至上位機 多種輸入、輸出信號 輸出信號：4-20mA、脈沖信號、繼電器信號；輸入信號：3路4-20mA 熱量測量 配接夾裝式溫度傳感器，可實現熱量測量
三.產品性能以及參數
類 別 性能、參數 | ||
主 機 | 原 理 | 超聲波時差原理，4 字節IEEE754 浮點運算 |
精 度 | 流量：優于±1% | |
顯 示 | 可連接2×10背光型漢字或者2×20字符西文型液晶顯示器，支持中、英、意三種語言 | |
信號輸出 | 1路4~20mA電流輸出，阻抗0-1K，精度0.1% | |
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | ||
1路繼電器輸出 | ||
信號輸入 | 3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 | |
可連接三線制PT100鉑電阻，實現熱量測量， | ||
數據接口 | 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 | |
管道情況 | 管 材 | 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
管 內 徑 | 15-6000mm | |
直 管 段 | 傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口處30D（D 是指管徑） | |
測量介質 | 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
溫 度 | 標準探頭：-30～90℃，高溫探頭：-30～160℃ | |
濁 度 | 10000 ppm 且氣泡含量小 | |
流 速 | 0～±10 m/s | |
工作環境 | 溫 度 | 主機：-20～60℃，流量傳感器：-30℃～160℃ |
濕 度 | 主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） | |
電源 | 8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時，選配4-20mA輸出信號，可連續工作8小時。AC90~260V電源適配器，可實現不間斷測量。 | |
功耗 | 1.5W | |
四.便攜式超聲波流量計產品流量測量圖
夾 裝 式 | 支 架 式 |
|
|
五.產品可選配流量傳感器 ：
夾裝式傳感器 | 帶有強力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外壁即可 傳感器上蓋標注了超聲波信號的發射向 | 詳情請點擊 》》》 |
