ZY-UZ磁翻板液位計
產品特點：
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
產品應用：磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。
.jpg)
一.產品概述
ZY-UZ 磁翻板液位計 是本公司創新設計的新一代磁翻板液位計，產品技術先進，結構合理，顯示清晰直觀，由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。UZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業過程中的液位測量與控制。磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
二.技術參數
1、法蘭尺寸及密封面：DN15、DN20、DN25、DN40等
2、本體材質：304 316 316L PP塑料
3、量程范圍：299～8999
4、介質密度（g/cm3）：0.49～1.99
5、介質粘度： ≤0.019Pa.S
6、工作溫度℃：-39.9～349.99
7、壓力等級（MPa）：≤31.99
8、測量精度：≤±4.99
9、安裝方式：側裝式
10、防護等級：IP64.99
11、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、傳輸方式4-20ma。
三.安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3、.液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
4、液位計護導管和主體導管保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
四.頂裝式磁翻板液位計選型表：
|
ZY-UZ |
磁翻板液位計，磁翻柱液位計，磁性翻板液位計，磁浮子液位計 |
|||||||
|
代 號 |
顯示方式 |
|||||||
|
|
就地翻板顯示 |
|||||||
|
|
就地翻板顯示+4～20mA遠傳 |
|||||||
|
|
代號 |
安裝方式 |
||||||
|
無 |
側裝式 |
|||||||
|
D |
頂裝式 |
|||||||
|
|
代號 |
液位計類型 |
||||||
|
無 |
基型 |
|||||||
|
W |
保溫型 |
|||||||
|
J |
防腐型 |
|||||||
|
S |
防霜型 |
|||||||
|
Z |
保溫防腐型 |
|||||||
|
Y |
頂裝防腐型 |
|||||||
|
|
代號 |
報警控制 |
||||||
|
0 |
無報警 |
|||||||
|
1 |
帶上限報警 |
|||||||
|
2 |
帶下限報警 |
|||||||
|
3 |
帶上下限報警 |
|||||||
|
|
代號 |
浮子材質 |
代號 |
本體材質 |
||||
|
P |
不銹鋼 |
P |
不銹鋼 |
|||||
|
L |
防銹鋁 |
L |
防銹鋁 |
|||||
|
T |
鈦 |
T |
鈦 |
|||||
|
S |
PVC塑料 |
S |
PVC塑料 |
|||||
|
F |
氟塑包裹 |
F |
氟塑管 |
|||||
|
|
|
PF |
內襯四氟 |
|||||
|
|
|
PP |
內襯丙烯 |
|||||
|
|
|
PE |
內襯乙烯 |
|||||
|
|
代 號 |
待標明的數據 |
||||||
|
B1 |
標注法蘭標準、通徑、壓力等級 |
|||||||
|
B2 |
標注實際操作溫度 |
|||||||
|
B3 |
標注實際操作壓力 |
|||||||
|
B4 |
標注測量介質的密度 |
|||||||
|
B5 |
標注訂貨長度，或提供法蘭間距 |
|||||||
|
|
|
|
|
|
|
|
||

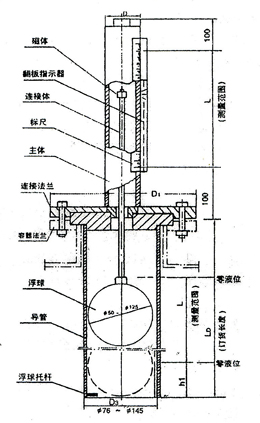

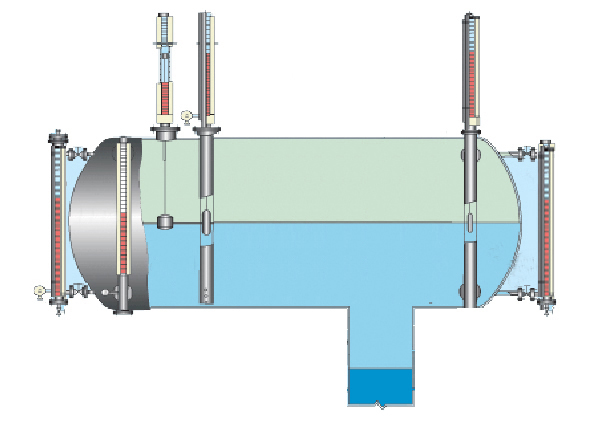

五.安裝形式尺寸圖與安裝示意圖：
|
|
|
||||||||
