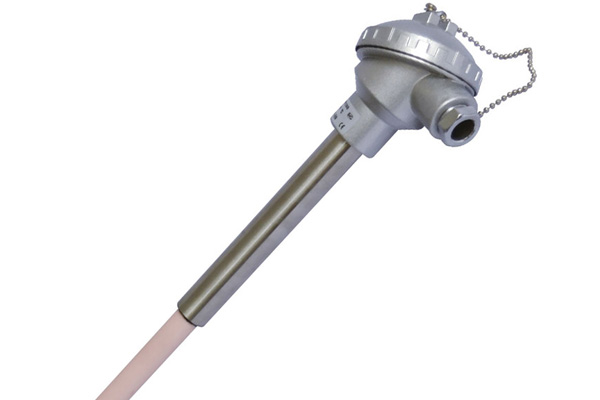

WRP-131鉑銠熱電偶
產品特點：
鉑銠熱電偶又稱高溫貴金屬熱電偶，鉑銠有單鉑銠(鉑銠10-鉑銠)和雙鉑銠(鉑銠30-鉑銠6) 之分，它們作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
產品應用：廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
.jpg)
一.產品概述
WRP-131系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
二.產品應用
鉑銠熱電偶適用于各種過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
三.主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
四.測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 高溫度 | 測量溫度 | 允許偏差△t℃ |
| 鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
| 鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
| 鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
| 鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
五.型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ |
保 護 管 材 料 |
熱響應時間 |
規 格 | |
| d | L x l | |||||
|
WRP-130 |
S | 0-1300 | 高鋁質 | ＜ 150S | Φ16 |
300x150 |
|
WRP-131 |
＜ 360S | Φ25 | ||||
|
WRQ-130 |
R | 0-1300 | ＜ 150S | Φ16 | ||
|
WRQ-131 |
＜ 360S | Φ25 | ||||
|
WRR-130 |
B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
|
WRR-131 |
＜ 360S | Φ25 | ||||
（1) 熱電偶 I 級按協議訂貨；
（2) 非置入部分為碳鋼。
